SLA1100

  • 製程概述

雷射光固化樹脂(SLA)是一種高速度、高精度的3D列印技術。使用紫外線雷射器和液態紫外光固化敏感樹脂來列印任何物件。控制雷射光束在樹脂液面上掃描,使樹脂液面固化形成掃描的零件橫截面層膜。固化一層後,在剛形成的層膜上再覆蓋一層液態樹脂,並繼續掃描,使之固化結合在之前固化形成的零件截面上。如此反覆,逐層增長,從而列印出完整的立體物件。ZRapid目前是全球與華人地區以SLA光固化3D打印設備研發製造領域的創新者。所使用的技術、工藝、方法正在成為業界的標準。

  • 產品優勢

ZRapid與工業級各大小機種相較,最大優勢在於高速度、高精度、高品質,另結合以下產品優勢:

  1. 中文介面
    中文介面搭配windows系統,操作簡單,易學易懂。
  2. 最低成本
    相較歐美SLA高階列印設備價格最為划算,耗材成本也為高階機種中最低。
  3. 速度最快
    SLA雷射列印相較不同列印製程,列印速度最快,相對效率最高。
  4. 設備穩定
    耗材不需經由噴頭,設備使用壽命最長,硬體模組化,維護保養最容易。
  5. CP值最高
    高階3D列印達人以多年代客列印經驗真心推薦,列印效果絕對物超所值。
  6. 客製機種
    成型尺寸為高階列印最大機種,另可客製列印成型尺寸,適合工業/文創等各行各業。
  7. 材料運用
    可抽換樹脂槽減少換料浪費,完全不綁晶片也不綁耗材,耗材再進化潛力十足。

ZRapid雷射光固化3D列印設備 · 成型件擁有極致的細節和光滑的表面質量精度高達 0.05 mm,可用於製作精密樣件。根據產品的規模和復雜性,可在幾分鐘到幾小時內完成對零件的製作能製作各種結構複雜的零件和組裝件擁有強韌性、細節、顏色、淨度和耐熱性不同的樹脂材料。

  • 設備規格

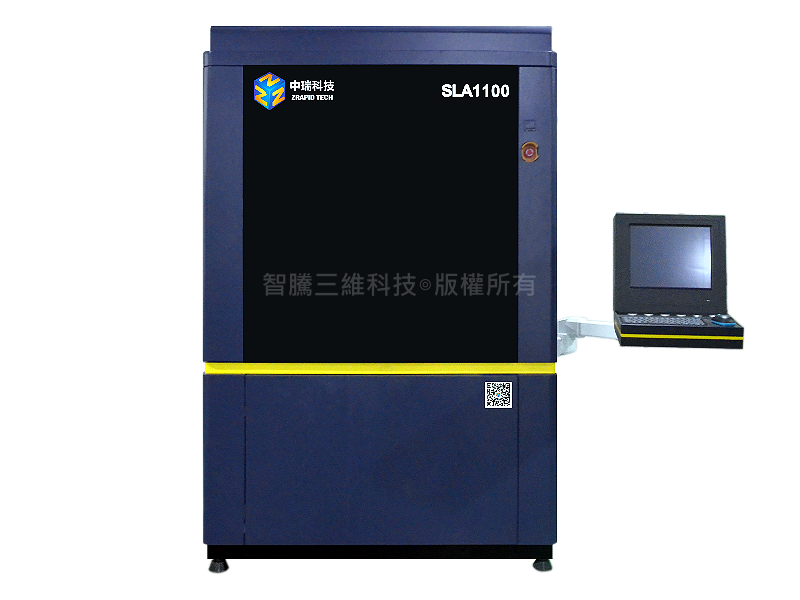

    SLA1100雷射光固化3D列印機產品規格
  1. 美國355nm雷射器
  2. 德國高速扫描振镜
  3. 日本伺服馬達驅動
  4. iSLA核心控制系统
  5. 高強度大理石檯面

雷射系统 LASER SYSTEM

雷射類型

二極管泵浦固體雷射器 Nd:YVO4

波長

354.7nm

雷射器功率

1000mW/3000mW

塗鋪系統 RECOATING SYSTEM

塗鋪方式

智能定位真空吸附塗層

正常層厚

0.1mm

快速製作層厚

0.1~0.15mm

精密製作層厚

0.05~0.1mm

特殊製作層厚

0.05-0.15mm選擇

光學掃描系統 OPTICAL & SCANNING

光斑(直徑@1/e^2)

0.10-0.16mm(Normal)、0.10~0.50mm

掃描振鏡

高速掃描振鏡

零件掃瞄速度

推薦6.0m/s

零件跳跨速度

推薦10.0m/s

參考製作重量

100-230g/h(Super│單振鏡)、200-450g/h(Superx2│雙振鏡)

升降系统 ELEVATOR

重複定位精度

±0.01mm

升降電機

高精度伺服電機

基準平台

大理石基準平台

樹脂槽 RESIN VAT

標準容積

約825.0L @600mm(Z)

XY製作平臺

1000mm(X)*1000mm(Y)

Z軸

600mm(標準)/400mm(訂製)/500mm(訂製)

最大製件重量

150kg @600mm(Z)

樹脂加熱方式

熱空氣加熱

原廠樹脂

ZR680、ZR710、ZR820、RealABS、RedWood

控制軟體 SOFTWARE

操作系統

Windows 7

網路類型

乙太網路,TCO/IP,IEE802.3

控制軟體

iSLA(ZERO 5.0) 製作軟體

數據處理軟件

3dMagics

CAD格式

CLI、SLC、STL

安裝條件 INSTALLATION CONDITION

電源

200~240VAC 50/60Hz, 單相, 5/10 Amps

環境溫度

20~26℃

相對濕度

低於 40%,無霜結

設備尺寸

1.60m(W)×1.90m(D)×2.30m(H)

設備重量

約1800kg

保固期間 WARRANTY

雷射模組

5000小時或者 12個月(以先發生為準)

整機

從安裝日開始 12 個月
